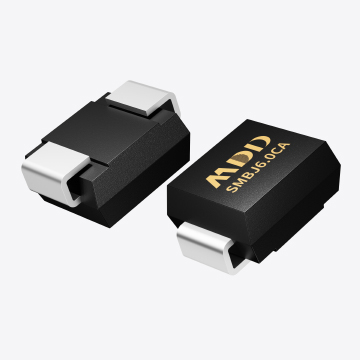

在高速通信時代，5G設備與USB4接口代表了數據傳輸的新高峰，但與此同時，這些高速接口也對ESD（靜電放電）防護提出了更高要求。作為FAE，今天帶大家探討在5G和USB4應用中，如何理解MDDTVS（瞬態電壓抑制）二極管的失效模式，并且正確選型，實現防護與信號完整性的兼顧。


一、理解高速接口對TVS的特殊要求
5G和USB4接口的數據速率分別可達Gbps乃至40Gbps以上，傳統TVS二極管往往存在寄生電容高、響應速度慢的問題，會引起嚴重的信號完整性劣化，如眼圖閉合、抖動加劇、串擾增加。因此，在這些應用中，TVS二極管不僅要能承受瞬態電壓，還必須具備：
超低電容（一般<0.5pF，甚至要求<0.2pF）
快速響應（ps級開通速度）
精確的鉗位電壓
小尺寸封裝以適應緊湊布局
二、失效模式大起底
在高速應用中，TVS管的常見失效模式包括：
1.過載燒毀（熱擊穿）
由于ESD等級（例如IEC 61000-4-2標準）遠超設計能力，TVS器件熱失控，內部熔化或燒穿。
應對措施：確保器件額定ESD等級高于實際應用場景，同時合理布線降低感應能量。
2.寄生電容過高導致信號失真
雖然器件未物理失效，但TVS寄生電容過大，導致高速數據信號波形嚴重畸變，表現為鏈路穩定性下降。
應對措施：選用專門為高速應用優化的低電容TVS器件，并控制布局走線的阻抗匹配。
3.漏電流升高或失效短路
在多次雷擊或浪涌沖擊后，器件內部微裂紋擴大，漏電流上升甚至形成短路，導致接口功能異常。
應對措施：選用耐脈沖性能優異的TVS，并增加必要的保護層級（如保險絲配合TVS）。
三、5G與USB4接口專用TVS選型建議
關注電容值（Ct）
USB4、Thunderbolt等需要選用Ct<0.2pF的超低電容TVS。
5G天線、射頻前端選用Ct在0.1pF左右的ESD保護器。
擊穿電壓與鉗位電壓匹配
確保擊穿電壓高于最大信號電壓，但鉗位電壓低于接口器件耐受極限。
封裝與布局優化
選用DFN、WLCSP等小型封裝，最小化引線電感。
布局上靠近接口位置放置TVS，且走線對稱、短直，保證信號完整性。
品牌與可靠性認證
優先選用通過IEC 61000-4-2 Level 4（±8kV接觸放電、±15kV空氣放電）認證的產品。
四、總結
在5G和USB4這種超高速接口防護中，MDDTVS二極管必須在“速度”與“防護”之間精準平衡。了解常見失效模式、掌握正確選型原則，才能既保護敏感器件，又不犧牲系統性能。未來電子設備防護設計越來越依賴“微小而強大”的TVS器件，選得準、用得好，才是真正的高手之道！
