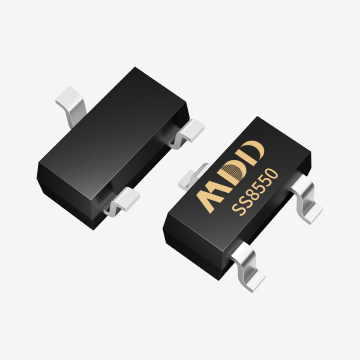

在現代電子設計中，雖然MOSFET被廣泛應用于各種功率開關場景，但MDD三極管（BJT）因其結構簡單、成本低、易于控制的特性，依然在開關電路中有著不可替代的地位。特別是在中低功率控制、繼電器驅動、小型電機控制、電平轉換等電路中，NPN或PNP三極管作為開關器件依舊被廣泛采用。本文將聚焦于三極管在開關電路中的關鍵設計技巧，特別是如何實現可靠的導通（飽和）與關斷（截止）狀態，以及如何正確設置基極驅動電流以確保系統的穩定性與效率。

一、三極管開關工作原理簡析
三極管工作有三種狀態：截止區、放大區與飽和區。在開關應用中，我們并不希望三極管工作在放大區，而是要讓它清晰地處于截止或飽和狀態：
截止狀態（OFF）：基極電流為0，三極管無導通，集電極電流近似為0；
飽和狀態（ON）：基極-發射極之間有足夠的正向偏置電流，集電極-發射極電壓（V<sub>CE</sub>)降低到飽和電壓V<sub>CE(sat)</sub>;（通常為0.2V~0.4V），導通效果良好。
因此，在開關應用中，關鍵在于如何精確控制三極管進入飽和和截止，避免出現“半導通”狀態，導致過熱或工作不穩定。
二、基極電流計算：驅動能力的核心
為了讓三極管進入飽和狀態，其基極必須提供足夠的電流。
三、確保快速切換：降低開關損耗
在開關電路中，三極管從導通到截止的轉換必須迅速完成，否則可能處于放大區的“過渡態”，此時V<sub>CE</sub>較高、電流未完全斷開，會導致器件過熱甚至擊穿。
提升切換速度的技巧包括：
使用下拉電阻：在基極與發射極之間并聯一個幾千歐的下拉電阻，可加快截止狀態恢復，防止基極懸空導致漂移導通。
使用反向二極管鉗位：特別在感性負載（如繼電器、馬達）應用中，需在集電極并聯反向續流二極管，防止負載斷開瞬間產生反向高壓損壞三極管。
考慮飽和恢復時間：某些三極管在退出飽和狀態時存在明顯延遲（storage time），可以通過“反向驅動”技術降低恢復時間，例如使用小電容或輔助電路吸收基極電荷。
四、開關三極管選型要點
選用三極管用于開關應用時，應關注以下參數：
V<sub>CE(max)</sub>：最大集電極-發射極電壓，需有20%-30%裕量；
I<sub>C(max)</sub>：最大集電極電流，應高于負載電流；
V<sub>CE(sat)</sub>：飽和壓降低，則導通損耗小；
t<sub>on</sub>/t<sub>off</sub>：導通與關斷時間，決定切換速度；
封裝與熱阻：影響功耗能力和散熱效率，尤其在連續導通時需關注封裝功率極限。
五、常見應用場景與典型電路
MCU驅動繼電器：NPN三極管+反向二極管+限流電阻，低電平控制大功率負載；
LED電流控制：PNP或NPN三極管實現恒流、PWM調光等；
電平轉換器：不同電壓邏輯之間的橋梁；
按鍵去抖與緩沖：實現開關輸入信號整形。
雖然，MDD三極管屬于“老器件”，但其在現代電子開關應用中依舊大有用武之地。只要理解其飽和與截止機制、合理計算基極驅動電流、優化電路布局，就能構建高效可靠的開關控制系統。對于嵌入式開發者或硬件工程師而言，掌握三極管的開關特性與設計技巧，是實現穩定電路運行的重要一步。
