在電子產品的電源設計中，將交流電（AC）轉化為直流電（DC）是最基礎也最關鍵的一步。而MDD普通整流橋正是實現這一轉化的核心器件。它廣泛應用于開關電源、適配器、電機驅動、LED照明、電源板等眾多中低壓電路中。本文將從普通整流橋的結構與原理出發，剖析其全波整流機制，并探討其為何能成為高效能轉換的主力器件。

一、整流橋的基本結構

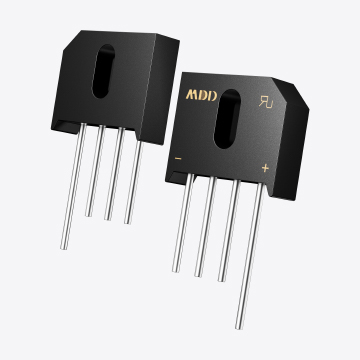

普通整流橋一般由四只二極管按特定方式連接而成，構成一個橋式結構，因此被稱為“整流橋”。市場上常見的封裝如WOB、DIP、SIP和SMD等，內部結構相同，只是外形和散熱方式有所差異。
在典型的橋式整流電路中：
交流輸入（AC）接入整流橋的兩個對角引腳；
直流輸出（DC）由剩余兩個引腳輸出，其中一個為正極，另一個為負極（接地）。
該結構的優勢在于，不論交流輸入電壓的正半周還是負半周，輸出端都能獲得方向一致的電流，實現所謂“全波整流”。
二、全波整流原理詳解
整流橋之所以能實現高效能量轉換，關鍵就在其“全波整流”原理：
正半周（AC輸入正向）：
當交流電輸入為正半周時，電流路徑為：
AC輸入正端 → D1 → 負載 → D2 → AC輸入負端
此時，D1 和 D2 導通，D3 和 D4 反向截止。
負半周（AC輸入反向）：
當交流輸入進入負半周，電流路徑為：
AC輸入負端 → D3 → 負載 → D4 → AC輸入正端
此時，D3 和 D4 導通，D1 和 D2 截止。
無論交流電處于正向還是反向，輸出端的電流方向始終保持一致，從而輸出連續的脈動直流。這種方式的優點是相較于半波整流，其輸出更平穩，效率更高，輸出電壓利用率提升至原始交流峰值電壓的約63.7%（RMS電壓的√2倍再減去壓降）。
三、整流橋的優勢：為何適合大多數場景？
普通整流橋因其以下特性被廣泛使用：
效率高： 全波整流輸出電壓高、脈動頻率為兩倍電源頻率，便于濾波，提高電源穩定性；
結構緊湊： 四管集成，節省PCB面積和布線復雜度；
通用性強： 可直接接入交流電網，適用于50Hz/60Hz電源環境；
成本低廉： 標準化封裝和生產成熟，適合大批量應用。
四、實際應用注意事項
二極管壓降： 每次導通回路需通過兩個二極管，因此總壓降約為1.2V~2V（取決于硅或肖特基二極管），這會帶來一定功耗，特別在低壓輸出場景下需特別注意。
熱管理： 在高電流應用中，如電機驅動器或LED驅動電源，整流橋產生的功耗不可忽視，應設計合適的散熱銅面或加散熱片。
浪涌電流能力： 在啟動或電容充電瞬間，整流橋會承受較大浪涌電流，應選擇具備足夠浪涌耐受能力的型號（如標有IFSM值）。
五、結語
MDD普通整流橋是電源整流轉換中最經典也最實用的器件之一。通過橋式全波整流結構，不僅提高了電能轉換效率，也為后續濾波、穩壓提供了更好的電壓基礎。對于電源設計工程師而言，理解其工作原理并結合系統需求合理選型和布局，是保障產品性能與可靠性的第一步。
在未來高密度、高頻化的發展趨勢下，整流橋也不斷向小體積、高效率和更強浪涌能力方向演進，依然會在各種AC/DC電路中發揮不可替代的作用。
